Оросители для пожаротушения
Назначение
Оросители изготавливаются:
- без покрытия;
- с декоративным покрытием.

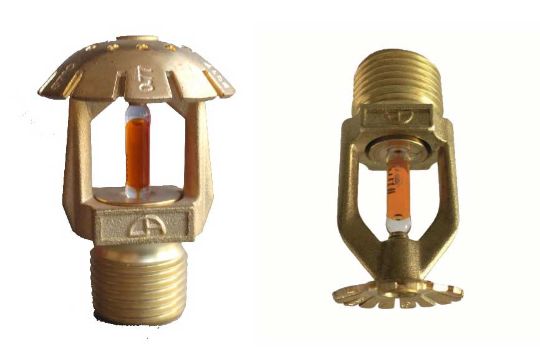

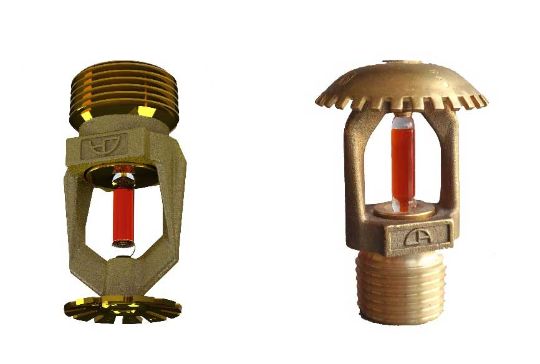

Оросители общего назначения
|
Параметр |
Значение для оросителя с коэффициентом производительности |
||||||
|
0,35 |
0,42 |
0,47 |
0,60 |
0,77 |
0,84 |
||
|
Диапазон рабочего давления, МПа |
0,05-1,00 |
||||||
|
Защищаемая площадь при высоте установки не менее 2,5 м, м 2 |
12 |
||||||
|
Интенсивность орошения при высоте установки оросителя 2,5 м и давлении 0,1 (0,3) МПа, л/(см 2 ), -розеткой вверх (вода) -розеткой вниз (вода) -розеткой вверх (пена) -розеткой вниз (пена) |
0,067 (0,110) 0,076 (0,110) 0,070 (0,112) 0,078 (0,115) |
0,082 (0,130) 0,080 (0,135) 0,085 (0,135) 0,085 (0,138) |
— 0,090 (0,150) — 0,095 (0,159) |
— 0,100 (0,175) — 0,105 (0,184) |
0,160 (0,230) 0,135 (0,215) 0,155 (0,278) 0,140 (0,225) |
0,180 (0,275) 0,160 (0,290) 0,165 (0,265) 0,158 (0,265) |
|
|
Габаритные размеры, не более, мм |
54x26x26 |
54x26x26 |
55x25x23 |
55x32x23 |
60x32x26 |
60x32x27 |
|
|
Масса, не более, кг (без теплового замка) |
0,07 (0,06) |
||||||
|
Присоединительная резьба |
R 1 / 2 ( 1 / 2 -14 NPT) |
R 3 / 4 ( 3 / 4 -14 NPT) |
|||||
|
Коэффициент тепловой инерционности оросителя КТИ, (метро-секунд) 1/2 : -с колбой ∅3 мм (быстрого реагирования) -с колбой ∅5 мм (стандартного реагирования) |
Тепловой замок |
≤50 ≥80 |
|||||
|
Номинальная температура срабатывания, °C |
57±3/ 68±3/ 79±3/ 93±3/141 ±3/182±3/ 260±3 |
||||||
|
Номинальное время срабатывания, с |
300/330/380/600 |
||||||
|
Предельно допустимая рабочая температура, °C |
38/50/58/70/100/140/220 |
||||||
|
Маркировочный цвет жидкости в стеклянной колбе |
оранжевый/красный/желтый/зеленый/синий/фиолетовый/черный |
||||||
|
К-фактор, GPM-PSI (LPM-bar) |
4,6 (66,3) |
5,6 (80) |
6,1(89,1) |
8,0(115) |
10,1 (146,1) |
11,0 (160) |
|
|
Тип -розеткой вверх |
СУО0-РВо0,З5-R1/2/Р57.ВЗ-«СТАНДАРТ — 10B» |
СУО0-РВо0,42-R1/2/Р57.ВЗ-«СТАНДАРТ - K80B» |
— |
— |
СУО0-РВо0,77-R1/2/Р57.ВЗ-«СТАНДАРТ - 15В» |
СУО0-РВо0,84-RЗ/4/Р57.ВЗ-«АНГАР - К160В› |
|
|
-розеткой вниз |
СУО0-РНо0,З5-R1/2/Р57.ВЗ-«СТАНДАРТ — 10Н» |
СУО0-РНо0,42-R1/2/Р57.ВЗ-«СТАНДАРТ - K80H› |
СУО0-РНо0,47-R1/2/Р57.ВЗ-«СТАНДАРТ - 12H› |
СУО0-РНо0,77-R1/2/Р57.ВЗ-«СТАНДАРТ - 15Н» |
СУО0-РНо,д0,84-RЗ/4/Р57.ВЗ-«АНГАР - К160Н» |
||
|

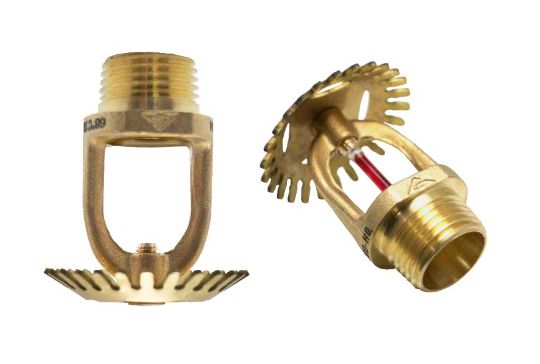

Характеристики |
Наименование |
|
Спринклер вниз К-фактор - 89,1 (6,1) |
СВС0-РНо0,47-R1/2/Р57(68,79, 93).B2-«Аква-Гефест» |
|
Спринклер вниз К-фактор - 151,8 (10,4) |
СВС0-РНо0,80-R1/2/Р57(68,79, 93).B2-«Аква-Гефест» |
|
Дренчер вниз К-фактор - 89,1 (6,1) |
ДВС0 – РНо0,47 – R1/2.B2 - «Аква-Гефест» |
|
Дренчер вниз К-фактор - 151,8 (10,4) |
ДВС0 – РНо0,80 – R1/2.B2 - «Аква-Гефест» |
|

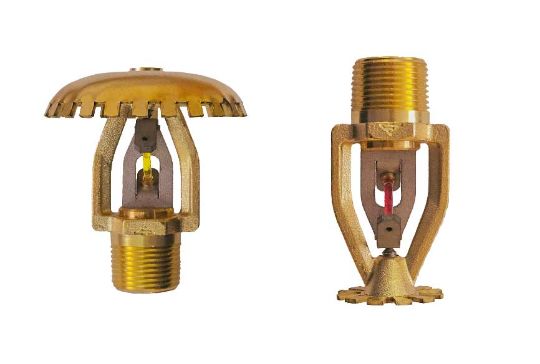

Характеристики |
Наименование |
|
Спринклер вниз К-фактор - 242 (17) |
СУS0 – РНо(д)1,28– R¾/P57(68,79,93).B2 -«Аква-Гефест» |
|
Спринклер вниз К-фактор - 362 (25) |
СУS0 – РНо(д)1,91 – R1/P57(68,79,93).B2 -«Аква-Гефест» |
|
Спринклер вверх К-фактор - 242 (17) |
СУS0 – РВо(д)1,28–R¾/P57(68,79,93).B2 -«Аква-Гефест» |
|
Спринклер вверх К-фактор - 362 (25) |
СУS0 – РВо(д)1,91–R1/P57(68,79,93).B2 -«Аква-Гефест» |
|
|
|
|
Дренчер вниз К-фактор - 242 (17) |
ДУS0 – РНо(д)1,28 – R ¾.B2 - «Аква-Гефест» |
|
Дренчер вниз К-фактор - 362 (25) |
ДУS0 – РНо(д)1,91 – R1.B2 - «Аква-Гефест» |
|
Дренчер вверх К-фактор - 242 (17) |
ДУS0 – РВо(д)1,28 – R ¾.B2 - «Аква-Гефест» |
|
Дренчер вверх К-фактор - 362 (25) |
ДУS0 – РВо(д)1,91 – R 1.B2 - «Аква-Гефест» |
Технические характеристики
|
№п/п |
Наименование параметров |
Значение для оросителей с диаметром выходного отверстия, мм |
Значение для оросителей с диаметром выходного отверстия, мм |
|||
|
24 |
19,5 |
|||||
|
1. |
Диапазон рабочего давления, МПа |
|||||
|
Для воды: |
0,1–1,2 |
0,1–1,2 |
||||
|
Для пены: |
0,15–1,0 |
0,15–1,0 |
||||
|
2. |
Защищаемая площадь при высоте установки оросителя над орошаемой поверхностью 2,5 м, м 2 , не менее |
9,6 |
9,6 |
|||
|
3. |
Коэффициент производительности, дм 3 / (с×10×МПа 0,5 ) |
1,91 |
1,28 |
|||
|
4. |
Интенсивность орошения при высоте установки оросителя над орошаемой поверхностью 2,5 м и давлении для воды 0,1 (0,3) МПа; для пены 0,15(0,3) МПа, дм 3 /с·м 2 , не менее - Положение розеткой вниз |
0,48 (0,90) |
0,32 (0,52) |
|||
|
Вода |
||||||
|
0,50 (0,90) |
0,47 (0,63) |
|||||
|
Пена |
||||||
|
- Положение розеткой вверх Вода |
0,60 (1,00) |
0,42 (0,73) |
||||
|
Пена |
0,77 (1,00) |
0,50 (0,70) |
||||
|
*5. |
Номинальная оросителей, °С |
температура |
срабатывания |
спринклерных |
57±3, 68±3, 79±3, 93±3 |
|
|
*6. |
Маркировочный цвет жидкости в стеклянной колбе спринклерных оросителей |
оранжевый для 57°С, красный для 68°С, жёлтый для 79°С, зеленый для 93°С |
||||
|
*7. |
Коэффициент тепловой инерционности, (м·с) 0,5 с колбой 3 мм, не более |
32 |
32 |
|||
|
8. |
Габаритные размеры, мм, не более - Положение розеткой вниз - Положение розеткой вверх |
90 х 55 90 х 75 |
87,5 х 50 87,5 х 75 |
|||
|
9. |
Масса, кг, не более |
0,25 |
0,22 |
|||
|
10. |
Присоединительная резьба |
R1 |
R¾ |
|||
|
11. |
К – фактор, GPM/PSI 1/2 (LPM/bar 1/2 ) |
25 (363) |
16,8 (242) |
|||
* - для спринклерного оросителя.
