Дренчерные узлы управления

НАЗНАЧЕНИЕ И ОПИСАНИЕ ИЗДЕЛИЯ

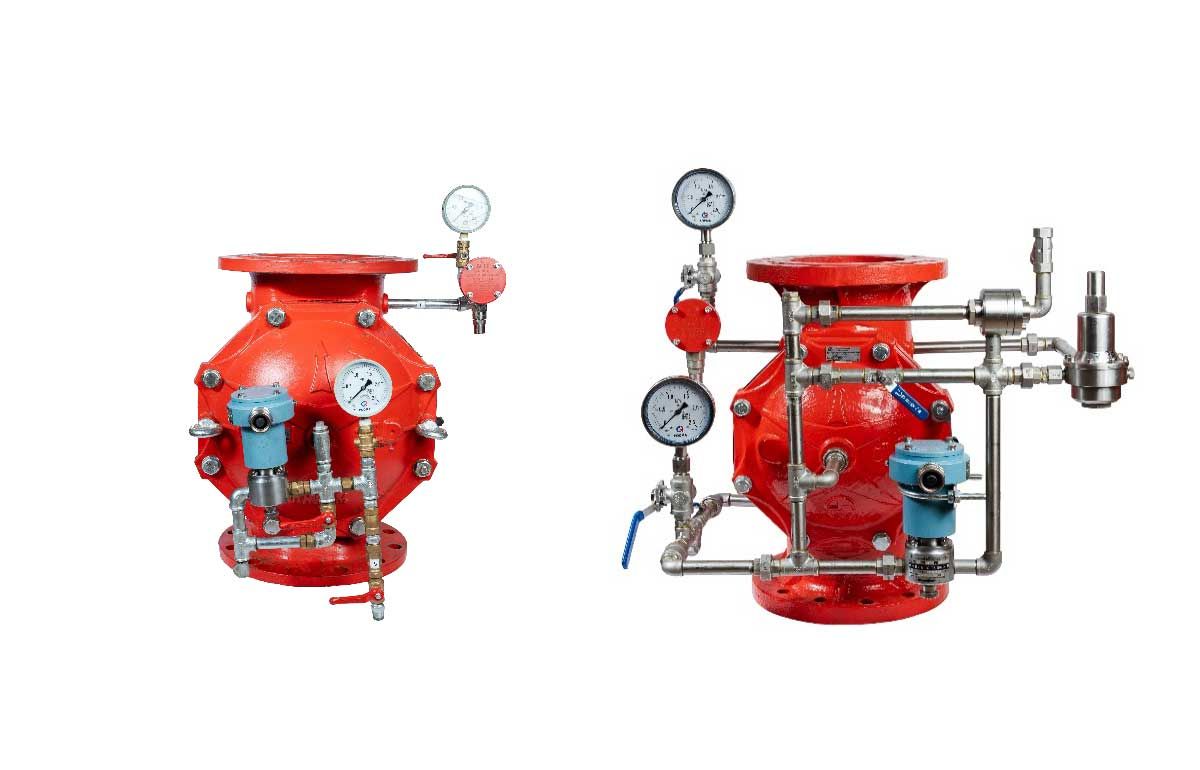

Узел управления дренчерный воздушный (далее по тексту – УУ) с диаметром условного прохода DN50 (65, 80, 100, 150, 200, 250) предназначен для работы в дренчерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащего вещества (далее – ОТВ) в стационарных автоматических установках пожаротушения; выдает сигналы о своем срабатывании для формирования командного импульса на управление элементами пожарной автоматики (ППКП, пожарный насос и т.д.). УУ может быть выполнен с ручным, электрическим, гидравлическим, пневматическим приводом, или их комбинациями.

Основным элементом УУ является клапан сигнальный дренчерный (далее по тексту – клапан), представляющий собой нормально закрытое запорное устройство, обеспечивающее при срабатывании УУ пуск ОТВ.

Простая и надежная конструкция клапана – всего три основных элемента: корпус, крышка, и мембрана. «БЕСПРУЖИННЫЙ» мембранный механизм гарантирует равномерное распределение давления на герметизирующую область, предотвращает деформацию мембраны и обеспечивает более длительный срок службы.

Клапан приводится в действие давлением ОТВ в трубопроводе.

УУ соответствует климатическому исполнению O категории размещения 4 для работы с нижним предельным значением температуры плюс 4°С по ГОСТ 15150-69.
УУ рассчитан на использование при максимальном рабочем давлении 1,7 МПа.
Заводской номер и год изготовления УУ указаны на маркировочной табличке клапана.
УУ окрашен полимерной краской красного цвета (RAL 3020).

Дренчерные узлы управления с регуляцией давления.

Новинка!

Данная система представляет собой интеграцию дренчерной установки и редукционного клапана. Этот тип дренчерной системы особенно актуален в ситуациях, когда необходимо контролировать давление и регулировать поток воды.

Высокая эффективность!

Регулировка давления становится важным аспектом в крупных системах, где пожарный насос обслуживает несколько дренчерных установок одновременно. В случае, если активна лишь часть дренчерной системы, давление на выходе каждой секции должно быть снижено до установленного уровня. Это делается для того, чтобы избежать затопления зоны возгорания из-за избыточного потока воды. Когда же все дренчерные системы работают синхронно, клапаны с функцией регулировки давления и потока обеспечивают оптимальное распределение давления пожарной воды по всем зонам, что способствует более эффективному тушению огня.

Технические характеристики

Наименование параметра		Значение
Установка в пространстве		универсально
Тип соединения		фланцевый, муфтовый, хомутовый
Рабочее давление, МПа	минимальное	0,14
Рабочее давление, МПа	максимальное	1,7
Рабочее давление в побудительной системе пневматического пуска, МПа	минимальное	0,03
	максимальное	0,6
Диаметр условного прохода, мм	Ду 50	50
	Ду 65	65
	Ду 80	80
	Ду 100	100
	Ду 150	150
	Ду 200	200
	Ду 250	250
Тип привода		Электрический, Пневматический, Гидравлический, комбинированный
Номинальное напряжение питания электропривода, В		24
Минимальное давление срабатывания гидравлического привода, МПа		0,08
Диапазон рабочих температур, Cº		от +4 до +50
Время срабатывания клапана, с, не более		5
Суммарные гидравлические потери давления при отключенной функции редуцирования в УУ, МПа		Не более 0,04
Суммарная потребляемая мощность, Вт		Не более 200
Срок службы, (лет), не менее		10

Виды соединения с арматурой используемые в дренчерных УУ

Обозначение, определяющее тип соединения с арматурой	Описание
М	муфтовое (резьбовое) соединение с арматурой
Ф	фланцевое соединение с арматурой
Х	хомутовое (грувлочное) соединение с арматурой

Маркировка модификаций дренчерных узлов управления в соответствии с ТУ BY 193719642.007-2025

Обозначение, определяющее тип узла управления	Описание
РД	Наличие в трубопроводной обвязке узла управления регулирующего выходное давление узла (регулирующего клапана).
ВЗК	Наличие в трубопроводной обвязке узла управления комплектующего оборудования, классифицируемого как «оборудование для работы во взрывоопасных средах» (например, установлен соленоидный клапан во взрывозащищенном исполнении и сигнализатор давления во взрывозащищенном исполнении).
КЧ	Сигнальный клапан узла управления изготовлен из ковкого чугуна.
КС	Сигнальный клапан узла управления изготовлен из углеродистой стали.
КНЖ	Сигнальный клапан узла управления изготовлен из коррозионно-стойкой стали
КТ	Сигнальный клапан изготовлен из титанового сплава
КНС	Сигнальный клапан изготовлен из специальных, в том числе коррозионно-стойких сплавов (Монель-металла или аналогов)
ОНЖ	Трубопроводная обвязка узла управления, в том числе комплектующее оборудование, входящее в состав трубопроводной обвязки, изготовлены из коррозионно-стойкой стали
ОМ	Трубопроводная обвязка узла управления, в том числе комплектующее оборудования, входящее в состав трубопроводной обвязки, выполнены из различных металлических материалов (углеродистая сталь, коррозионно-стойкая сталь, медные сплавы, латунь и пр.)

ООО «ТЕХХИМ МАНУФАКТУРА»

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛя узлов управления

Гидравлический оповещатель (ГОНГ)

предназначен для активации механического сигнала тревоги при возникновении непрерывного потока воды в питающем трубопроводе. (Комплектуется отдельно по требованию заказчика, устанавливается заказчиком путем присоединения линии пожарного звукового гидравлического оповещателя к порту Ⅶ)

Сигнализатор давления для обычного исполнения УУ

лужит для инициирования управляющих сигналов систем пожарной автоматики, для включения/выключения дополнительного оборудования при повышении/понижении установленного давления. Возможна установка дополнительных сигнализаторов давления посредством резьбовых фитингов.

Компенсатор, установленный в обвязке УУ

служит для согласования процессов нагнетания и сброса жидкости в камере основной мембраны УУ и предназначен для сведения к минимуму вероятности ложных срабатываний сигнального клапана.

Пилотный регулятор давления

служит для обеспечения функции регулировки давления воды на выходе УУ

Клапан электромагнитный (соленоидный), нормально закрытый, 2-х ходовой обычного исполнения

служит для запуска УУ при помощи электрического инициирующего сигнала.При использовании электрического пуска для поддержания узла управления в открытом состоянии требуется постоянная подача напряжения 24В на соленоид.

Электромагнитный соленоидный клапан во взрывозащищённом исполнении

Клапаны предназначены для установки в качестве отсечных устройств с дистанционным электрическим управлением на трубопроводах, для управления потоками жидких и газообразных рабочих сред.
Клапаны соответствуют требованиям ТР ТС 010/2011, ТР ТС 012/2011, ТР ТС 020/2011. Клапаны соответствуют требованиям ГОСТ 31610.0, ГОСТ IEC 60079-1, ГОСТ 32407(ISO/DIS 80079-36) и могут устанавливаться во взрывоопасных зонах по ГОСТ IEC 60079-10-1 помещений и наружных установок согласно маркировке взрывозащиты.
