Аспирационные пожарные извещатели

Применение

Аспирационные пожарные извещатели (АПИ) – это современные системы раннего обнаружения возгораний, обеспечивающие максимальную чувствительность и надежность. Они непрерывно отбирают пробы воздуха из защищаемой зоны через сеть трубопроводов и анализируют их на наличие дыма, газов и других признаков пожара. В отличие от традиционных извещателей, АПИ способны контролировать большие площади с помощью одного прибора, что делает их оптимальным решением для объектов с повышенными требованиями к безопасности: серверных, центров обработки данных, промышленных комплексов и других критически важных помещений.

Наши предложения:

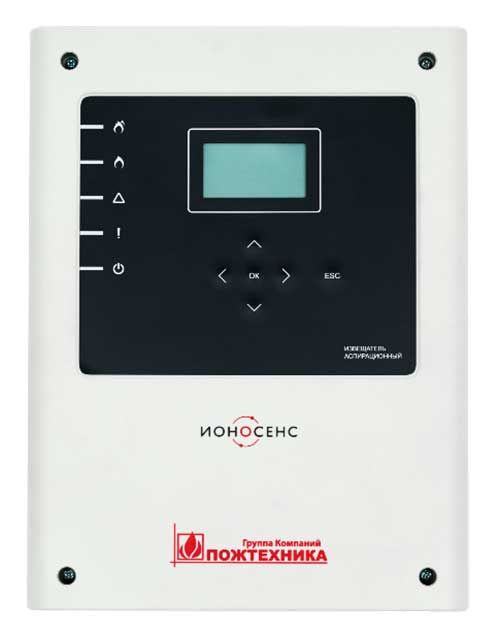

ИОНОСЕНС

Извещатели пожарные дымовые аспирационные аэроинные серии «ИОНОСЕНС» обеспечивают раннее обнаружение признаков пожарной опасности в помещениях с большой концентрацией электронной техники: в информационно-вычислительных центрах, АТС, центрах обработки данных, серверных, помещениях с медицинским электронным оборудованием и т.п. Эффективно контролируют большие открытые пространства и высокие помещения: производственные цеха, складские помещения, архивы, торговые залы, атриумы, пассажирские терминалы, спортивные залы и стадионы, цирки, экспозиционные залы музеев, галерей и т.п.

Серия аспирационных извещателей «ИОНОСЕНС» состоит из четырех извещателей:
ИП 233-1 «ИОНОСЕНС» ИПДА-1 и ИП 233-2 «ИОНОСЕНС» ИПДА-1 ТУРБО без дисплея, ИП 233-3 «ИОНОСЕНС» ИПДА-1Д, ИП 233-4 «ИОНОСЕНС» ИПДА-1Д ТУРБО с дисплеем.

Аэроионный измеритель удельной оптической плотности среды обеспечивает ультравысокую чувствительность по дымам с субмикронными частицами, которые выделяются при термоокислительной деструкции различных материалов на ранних стадиях развития пожароопасной ситуации. Например, перегрев электрического кабеля обнаруживается до образования видимого дыма, что обеспечивает эффективную защиту помещений с электронным оборудованием.
Использование компьютерного моделирования при разработке конструкции воздушного канала позволило получить наилучшие аэродинамические характеристики по сравнению с аналогами и обеспечить максимальную длину труб, что позволяет сократить число аспирационных извещателей при защите высоких помещений с большими площадями.

Аспирационные извещатели серии «ИОНОСЕНС» выполнены в унифицированном ABS пластиковом корпусе. Извещатель имеет блочную конструкцию, обеспечивающую удобство обслуживания с разграничением доступа и возможность крупно-узлового ремонта. В корпусе извещателя размещены воздушный канал с измерителем скорости воздушного потока, аэроионным измерителем оптической плотности среды и вентилятором, плата индикации и управления и коммутационная плата. Извещатели рассчитаны на установку на вертикальной плоскости. Воздухозаборное отверстие расположено на верхней стенке корпуса и рассчитано на подсоединение трубы с наружным диаметром Ø25 мм. Центр воздухозаборной трубы располагается на расстоянии 26 мм от плоскости крепления корпуса извещателя для возможности использования стандартных клипс крепления труб на стене. Выходное отверстие располагается на нижней стенке корпуса извещателя, оно рассчитано на установку адаптера для перехода на трубу с наружным диаметром Ø25 мм.

Извещатели имеют встроенный оптический индикатор напряжения питания зеленого цвета, индикатор «Неисправность» желтого цвета и индикаторы «Внимание», «Пожар1» и «Пожар2» красного цвета. Извещатели ИП 233-3 «ИОНОСЕНС» ИПДА-1Д, ИП 233-4 «ИОНОСЕНС» ИПДА-1Д ТУРБО дополнительно имеют монохромный графический ЖК-дисплей с подсветкой, разрешение 128х64 пикселя, с подсветкой и мембранную клавиатуру с кнопкой управления «ESC», четырьмя кнопками «навигации» и кнопкой «Ввод» («OК») (рис. 1). Извещатели ИП 233-1 «ИОНОСЕНС» ИПДА-1 и ИП 233-2 «ИОНОСЕНС» ИПДА-1 ТУРБО имеют только кнопку «СБРОС», их конфигурирование производится при подключении к компьютеру через USB с использованием программы конфигурирования, диагностики и мониторинга NewIPDA.

Внутри корпуса располагается коммуникационная плата для подключения источника питания, контактов реле «Внимание», «Пожар 1», «Пожар 2», «Неисправность» и сигнала «Сброс». Сигналы «Внимание», «Пожар 1», «Пожар 2» формируются при замыкании нормально разомкнутых контактов реле (C, NO). Предусмотрены терминалы для подключения оконечных резисторов шлейфов Rок и дополнительных резистор Rдоп. Выходные контакты реле «Неисправность» - нормально замкнутые (C, NC) в «Дежурном режиме», при формировании сигнала «Неисправность» и при отключении питания контакты размыкаются. Для конфигурирования извещателя, мониторинга и просмотра журнала событий имеется разъем USB (тип В).

Отличительные особенности

Аэроионный измеритель оптической плотности среды с ионизацией коронным разрядом
Ультравысокая чувствительность по дымам с субмикронными частицами
Обнаружение термоокислительной деструкции материалов на ранних стадиях развития пожароопасной ситуации
Обнаружение перегрева кабеля до начала выделения видимого дыма
Три уровня тревоги: «Внимание», «Пожар 1», «Пожар 2»
Адаптивный порог «Внимание» – исключение ложных срабатываний при изменении уровня фона
Автоматизированная установка порогов «Пожар1» и «Пожар2» по порогу «Внимание»
Автоматическое конфигурирование порогов тревоги (от 15 мин. до 14 суток)
Программирование порогов тревоги в режиме день/ночь
ЖК графический дисплей 128 х 64 пикселя
Отображение уровня оптической плотности среды и величины воздушного потока
Два уровня доступа к меню: «Оператор», «Техник»
Журнал на 30 000 событий
Запись в журнал времени включения и выключения
Подсчет времени работы извещателя
Непосредственное подключение к PC через USB вход Type-B
Программа конфигурирования и отображения графической информации
Обновление микропрограммного обеспечения!

Параметры	ИП 233-1 «ИОНОСЕНС» ИПДА-1		ИП 233-2 «ИОНОСЕНС» ИПДА-1 ТУРБО		ИП 233-3 «ИОНОСЕНС» ИПДА-1Д		ИП 233-4 «ИОНОСЕНС» ИПДА-1Д ТУРБО
Диапазон чувствительности	0 - 9,9999 %/м (0 - 0,45757 дБ/м)
Диапазоны программирования сигналов тревог	Внимание: 0,001 - 2,5 %/м (0,00013 - 0,11 дБ/м)

	Пожар 1: 0,002 - 4,9999 %/м (0,00017 дБ/м - 0,223 дБ/м)

	Пожар 2: 0,003 - 9,9999 %/м (0,00022 - 0,458 дБ/м)
Задержка формирования сигналов тревог	от 1 с до 60 с
Число отверстий, макс.	125 (класс А/В/С)*
Разрежение на входе извещателя, макс.	более 400 Па		более 1000 Па		более 400 Па		более 1000 Па
Диапазон измерения воздушного потока	от 0 до 300 л/мин.
Контроль изменения воздушного потока	от +10% до +50%
Усреднение измерений воздушного потока	от 1 с до 60 с.
Задержка сигнала «Неисправность» по воздушному потоку	от 1 с до 300 с.
Дисплей	нет				ЖК дисплей 128 х 64 пикселя
Напряжение питания	от 18 В до 27,6 В (номинальное 24 В) пост. тока
Скорость аспиратора	1	5		10	1	5		10
Потребляемый ток	0,24 А	0,40 А		1,03 А	0,26 А	0,43 А		1,06 А

в дежурном режиме, макс.
Потребляемый ток	0,28 А	0,44 А		1,07 А	0,30 А	0,47 А		1,10 А

в режиме «Пожар 2»
Релейные выходы	3 реле сигналов тревоги (С, NO),
	1 реле «Неисправность» (C, NC под напряжением)
Контакты реле	2 A при 30 В (постоянного тока)
Терминалы	Пружинные клеммники (от 0,2 мм2 до 1,5 мм2)
Кабельные вводы	4 шт. х Ø25 мм (2 подключения сверху, 2 подключения снизу)
Трубы воздуховода	Вход: внешний Ø25 мм

	Выход: внешний Ø25 мм (с адаптером)
Автоконфигурирование	пороги тревог и воздушный поток

	(в круглосуточном режиме и в режиме день/ночь)
Журнал регистрации событий	до 30 000 событий (суточные уровни фона мин./макс., корректировки параметров, сигналы тревог и неисправности, время вкл./выкл.).
Программа мониторинга и конфигурирования	NewIPDA
Интерфейс	USB (Тип B)
Средняя наработка на отказ извещателя, не менее	60000 ч.
Средний срок службы извещателя	10 лет
Диапазон рабочих температур	отминус 10°C до +60°C
Относительная влажность	от10% до 95% (без конденсации)
Степень защиты оболочки	IP54
Размеры	330 мм x 250,5 мм x 85 мм (высота х ширина х глубина)
Вес, не более	2,2 кг

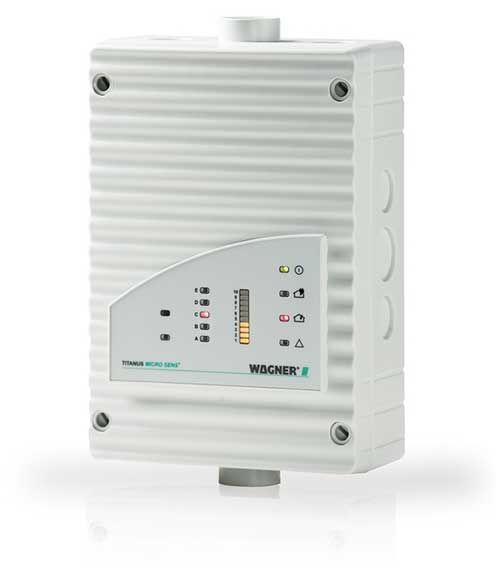

WAGNER MICRO·SENS

MICRO·SENS® - это дымовой аспирационный извещатель для использования в небольших помещениях и защиты оборудования. Возможна локализация места пожара при контроле до пяти помещений с индивидуальным обнаружением пожара в каждом из них.

Преимущества

раннее обнаружение пожара благодаря инновационному высокочувствительному источнику света HPLS
высокая степень защиты от ложных сигналов с системой распознавания LOGIC·SENS
опция индивидуального обнаружения места возгорания в помещениях ROOM·IDENT
1 или 2 порога сигнализации
опция индикации дымового уровня гистограммой
экономия времени с технологией Plug & Play
есть модель без вентилятора, только для обнаружения дыма
опциональный резервный вентилятор
доступны варианты для использования при низких температурах

Применение

небольшие и средние помещения площадью до 400 м² (например, сфера информационных технологий, серверные помещения)
оборудование (электрошкафы, телекоммуникации)
до пяти помещений с возможностью локализации места пожара (номера отелей, офисы, тюремные камеры)
автономные применения (ветросиловые установки, трансформаторные помещения)

Сертификаты

VdS
Признание VdS Schadenverhütung GmbH свидетельствует о высоком качестве и надежности. Страховые компании предоставляют дополнительную скидку для объектов, защищенных сертифицированными VdS противопожарными системами.
EN 54-20
Производственный стандарт EN 54-20 является обязательным для всех производителей и разработчиков аспирационных дымовых систем. Данным стандартом были впервые введены классы чувствительности A, B и C. Данные классы распределяют по категориям качества системы раннего обнаружения возгорания с учетом количества всасывающих отверстий, чувствительности датчиков и используемых комплектующих для труб.

Локализация
Благодаря запатентованному методу локализации ROOM·IDENT возможно обнаружение пожара в пяти помещениях с помощью одного извещателя, что влечет существенную экономию.

ROOM·IDENT обнаруживает местонахождение очага пожара
индикация обнаружения непосредственно на приборе и в соответствующем помещении
возможность передачи на контрольную панель пожарной сигнализации

Блокиратор TITANUS MICRO·SENS® FSA Для участков с дополнительными требованиями
Участки пожара локализуются, люди могут эвакуироваться, пути эвакуации не задымляются – и все это без ущерба для эстетики помещения. Аспирационное дымовое устройство устанавливается в соседнем помещении.

раннее распознавание пожара для максимальной защиты помещений
в помещениях с высокими эстетическими требованиями датчики скрыты
гарантия отсутствия ложных сигналов даже при наличии пыли и конденсации
возможно использование при низких температурах и высокой влажности

WAGNER TITANUS

В случае возгорания речь идет о секундах. Технология TITANUS® обеспечивает преимущество во времени, которое является решающим для

Быстрота означает минимизацию ущерба. Раннее обнаружение пожара при помощи аспирационных дымовых систем позволяет максимально снизить ущерб, поскольку контрмеры могут быть предприняты значительно раньше. Защита людей, обеспечение работы важных технических систем и защита материальных ценностей гарантированы. Пожар необходимо обнаружить на начальной стадии, чтобы иметь возможность немедленно принять необходимые меры.

Согласно статистике в Германии каждые 2 минуты возникает пожар. Материальные ценности, производственные процессы, люди и окружающая среда находятся в постоянной опасности. Пожар, как правило, связан с большими материальными и финансовыми убытками, которые могут даже привести к разорению.

Преимущества раннего обнаружения пожара с системой TITANUS®

преимущество во времени в сравнении с традиционными точечными пожарными извещателями благодаря надежному и своевременному поступлению тревожного сигнала
наши аспирационные дымовые системы гарантируют отсутствие ложных сигналов тревоги, вызванных пылью, загрязнениями, отработанными газами, влажностью и т.д.
раннее обнаружение при сложных внешних условиях (неблагоприятные воздушные потоки, плохая доступность и т.д.)
надежность в экстремальных климатических условиях
аспирационные дымовые системы не ограничивают архитектурные возможности оформления помещений
легкий доступ минимизирует расходы на проверку

Обнаружение пожара – принцип функционирования

Для обнаружения дыма WAGNER использует аспирационные дымовые системы. Дымовой аспирационный извещатель через трубопроводы получает пробы воздуха из окружающей атмосферы и передает их чувствительным оптическим сигнальным устройствам.

Обнаружение без ошибок и ложных сигналов
В то время как функции точечных извещателей могут нарушаться вследствие возмущающих действий разного рода, дымовой аспирационный извещатель благодаря своей конструкции отличается более высокой чувствительностью и может намного быстрее и точнее обнаружить возгорание.

Сложные условия
В сложных случаях, например, при большой высоте помещений, экстремальных температурах, загрязнении воздуха, высокой влажности, или когда к помещению предъявляются высокие требования по эстетике, только дымовой аспирационный извещатель гарантирует надежное обнаружение возгорания.

Возмущающие воздействия

Технология, инженерные решения и построение системы труб позволяют эффективно предотвратить ложные сигналы. Датчики могут быть настроены на любую чувствительность и обеспечивают тем самым оптимальные результаты.

Аспирационная дымовая система TITANUS® с интегрированной сетевой картой создает основу новой сетевой технологии.

визуализация всех данных при наличии доступа в интернет или интранет
не требуется дополнительное программное обеспечение
оператор может размещаться где угодно
возможен запрос истории о тревогах, неполадках и значениях уровня дыма
снижение расходов благодаря дистанционной диагностике
максимально точное планирование сервисного обслуживания

WAGNER SUPER·SENS

Преимущества

раннее обнаружение пожара благодаря инновационному высокочувствительному источнику света HPLS
три порога сигнализации
гистограмма для индикации уровня дыма
программное обеспечение для проектирования всего лишь пятью 5 щелчками мыши
экономия времени при монтаже с технологией Plug & Play

Применение

чистые помещения для изготовления компьютерных чипов, производства CD/DVD и т.п.
климатизированные помещения с высокой циркуляцией воздуха

Сертификаты

VdS
Признание VdS Schadenverhütung GmbH свидетельствует о высоком качестве и надежности. Страховые компании предоставляют дополнительную скидку для объектов, защищенных сертифицированными VdS противопожарными системами.
EN 54-20
Производственный стандарт EN 54-20 является обязательным для всех производителей и разработчиков аспирационных дымовых систем. Данным стандартом были впервые введены классы чувствительности A, B и C. Данные классы распределяют по категориям качества системы раннего обнаружения возгорания с учетом количества всасывающих отверстий, чувствительности датчиков и используемых комплектующих для труб.

WAGNER PRO-SENS

Преимущества

раннее обнаружение пожара благодаря инновационной высокочувствительной технологии с источником света HPLS
высокая степень защиты от ложных сигналов с системой распознавания LOGIC·SENS
три порога сигнализации
широкий набор комплектующих, имеющих сертификат EN 54-20
модульность для индивидуально подобранных решений
программное обеспечение для проектирования всего лишь пятью 5 щелчками мыши
экономия времени при монтаже с технологией Plug & Play
возможна функция двойного обнаружения для контроля помещения и оборудования
имеется бесшумный вариант от 23 dB (A)

Применение

сферы информационных технологий и чистые помещения
общие склады, многоярусные склады и низкотемпературные склады
производственные и технологические объекты
ветроэнергетические установки
библиотеки, музеи и архивы
больницы, номера отелей и сауны
переработка отходов
железнодорожный транспорт и туннели

Сертификаты

VdS
Сертификат VdS Schadenverhütung GmbH свидетельствует о высоком качестве и надежности оборудования. Страховые компании предоставляют дополнительную скидку для объектов, защищенных сертифицированными VdS противопожарными системами.
EN 54-20
Производственный стандарт EN 54-20 является обязательным для всех производителей и разработчиков аспирационных дымовых систем. Данным стандартом были впервые введены классы чувствительности A, B и C. Данные классы распределяют по категориям качества системы раннего обнаружения возгорания с учетом количества всасывающих отверстий, чувствительности датчиков и используемых комплектующих.

Защита от шума
Системы TITANUS® SILENT используются там, где важен низкий уровень шума, например:

больницы и дома престарелых
офисы и конференц-залы
музеи и библиотеки

Имеется бесшумный вариант от 23 dB (A).

Xtralis VESDA

Компания Xtralis занимается разработкой и производством высокотехнологичных и надежных систем раннего обнаружения дыма, которые применяются в самых различных производственных областях. Во всем мире аспирационные дымовые пожарные извещатели марки VESDA известны как многофункциональные устройства раннего обнаружения очагов возгорания. В настоящее время данные системы эффективно используются в телекоммуникации, электроэнергетике, складских хозяйствах, стерильных помещениях, а также в отраслях материально-технического обеспечения и производства.

Чем аспирационные дымовые пожарные извещатели Xtralis VESDA лучше точечных?

Высокая чувствительность. При низкой концентрации дыма оптический извещатель дымовой может не сработать, в то время как лазерный позволяет обнаружить пожар на ранних этапах. Диапазон чувствительности составляет от 0,001% до 20% затемнения/м.
Всасывают воздух (активные). Поток воздуха в каждой трубке контролируется датчиком дифференциального давления, а его отсутствие отображается на панели индикации и в аппаратуре контроля. Благодаря этому аспирационные извещатели (обиходное название - дымовые датчики) отличаются повышенной эффективностью.
Минимальное время обнаружения. Аспиратор представляет собой роторно-лопастный вакуумный насос с давлением 0,7 бар, который обеспечивает минимальное время обнаружения при большой длине трубок и высоком расходе воздуха. Оптический пожарный извещатель срабатывает значительно позднее, пока не будет достигнута высокая концентрация дыма.
Высокая точность. Лазерный пожарный извещатель позволяет определить тип дыма, в то время как оптический реагирует на любое задымление (даже на дым от работающих автотранспортных средств).

Линейка систем раннего обнаружения пожара Xtralis VESDA:

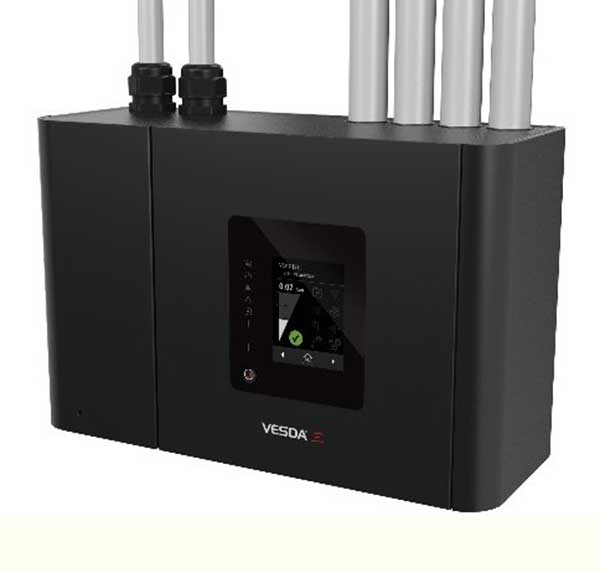

VESDA-E. Новое поколение аспирационных дымовых извещателей VESDA. Наиболее современная, надежная и гибкая ASD (система аспирационного обнаружения дыма). VESDA-E обладает рядом новых возможностей, кардинально улучшающих работу:

VESDA Smoke+. Отличается повышенной (до 15 раз по сравнению с VESDA VLP) чувствительностью, удвоенной долговечностью с сохранением чувствительности на протяжении всего срока службы.
VESDA Flex. Обладает возможностями расширения в будущем и программирования для обеспечения максимальной гибкости.
VESDA Verify. Позволяет контролировать ситуацию для сокращения времени реагирования, повышения эффективности за счет адресного определения до 120 источников дыма.
VESDA Connect. Гибкие возможности для подключения к сети и программирования, что позволяет уменьшить затраты на техническое обслуживание на 50%.
VESDA TCO. Уменьшает совокупную стоимость владения на 15% за счет уменьшения капитальных затрат, эксплуатационных расходов и автоматической настройки.

Средства аналитики VESDA. Дают дополнительные возможности для целевого обнаружения и обратной связи.

VESDA VLF (LaserFOCUS). Аспирационные системы, разработанные для защиты небольших помещений коммерческих предприятий площадью менее 500 м2. Могут устанавливаться и эксплуатироваться автономно, без специального интерфейса и программного обеспечения. LaserFOCUS – первый детектор дыма с пробоотбором воздуха, в котором используется ультразвуковое измерение скорости потока. Поддерживает возможность мгновенного обнаружения неисправностей Instant Fault Finder.
VESDA VLQ. Экономически эффективная система раннего обнаружения пожара, разработанная для защиты небольших помещений площадью менее 100 м2. Подходит для применения с высоким и нормальным уровнем чувствительности. Снабжена усовершенствованным фильтром для защиты оптики. Поддерживает технологию AutoLearn, позволяющую устанавливать наиболее целесообразные пороги срабатывания в зависимости от параметров окружающей среды.
VESDA VFT. Извещатель аспирационный сверхраннего обнаружения дыма, который способен обнаружить пожар на ранней стадии при различной концентрации дыма (от низкой до высокой). Диапазон чувствительности составляет от 0,001% до 20% затемнения/м. Дымовой датчик снабжен высокоэффективным роторно-лопастным вакуумным насосом с давлением 0,7 бар, а также имеет 5 релейных выходов с возможностью расширения. Предназначен для защиты помещений площадью до 1 500 м2.
VESDA VLW. Аспирационный пожарный дымовой извещатель, специально разработанный для защиты складов и транспортных узлов различной площади. Представляет собой систему пробоотбора воздуха, которая соответствует требованиям стандарта ГОСТ Р 53325-2009 и обеспечивает контроль больших открытых помещений. В VESDA VLW используется лазерная измерительная камера для анализа отфильтрованного воздуха, отобранного через пробоотборные отверстия в воздухозаборной сети. Благодаря высокообъемному вентилятору высокого давления 2000 Па (аспиратору) обеспечивается высококачественное детектирование дыма на всем протяжении воздуховодов. Максимальная длина одной трубы составляет 140 м.
VESDA VLI. Первая в отрасли аспирационная система раннего обнаружения пожара, которая предназначена для защиты промышленных зон с неблагоприятной окружающей средой площадью до 2 000 м2. Совмещает в себе безотказный интеллектуальный фильтр с передовым барьером чистого воздуха для защиты оптики, что обеспечивает абсолютное обнаружение и длительный срок службы камеры обнаружения без необходимости повторной калибровки. Отличается простым обслуживанием благодаря модульным и заменяемым на месте частям. Монтаж осуществляется посредством стального опорного кронштейна. Благодаря уникальной конфигурации лазерных датчиков достигается оптимальное реагирование на широкий диапазон типов дыма.
VESDA OSID. Система оптического двойного обнаружения дыма, обеспечивает надежное, недорогое и простое в установке решение для защиты объекта, в котором дым до его обнаружения может распространиться на большое пространство (максимальная длина обнаружения составляет 150 м). Пожарная сигнализация дымовая VESDA OSID отличается высокой степенью защиты от ложных тревог, легкой установкой и настраиванием детектора с большим углом обзора и возможностью регулирования, а также простым техническим обслуживанием.

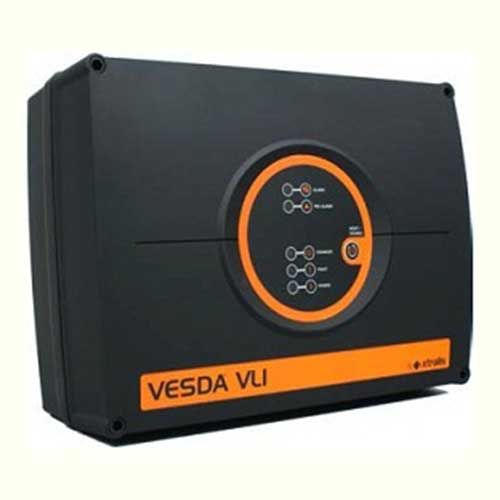

VESDA Laser Industrial VLI

Дымовой аспирационный пожарный извещатель VESDA VLI от Xtralis является первой в отрасли раннего аспирационного обнаружения дыма, предназначена для защиты промышленных объектов и объектов с суровой средой размером до 2000м2

Длительный срок службы, интеллект, отказоустойчивая технология

Дымовой аспирационный пожарный извещатель VLI сочетает отказоустойчивый интеллектуальный фильтр с передовым барьером чистого воздуха для защиты оптики, допускающего использование абсолютного обнаружения и длительный срок службы камеры обнаружения без необходимости повторной калибровки.

Интеллектуальный фильтр

эффективно снижает уровень загрязнения в пробе воздуха перед входом в камеру обнаружения, что резко повышает срок эксплуатациидетектора в суровой и загрязненной среде.
полностью контролировать, тем самым обеспечивая последовательную чувствительность при всемсроке службы детектора.

Монтаж, ввод и эксплуатация

Дымовой аспирационный пожарный извещатель VLI имеет степень защиты IP54 - защищенный корпус, который обеспечиваетзащиту от попадания пыли и брызг воды. В большинстве случаев это устраняет необходимость использования дорогостоящих корпусов внешней защиты тем самым упрощая и сокращая затраты на установку.

Дымовой аспирационный пожарный извещатель VLI оснащен мощным аспиратором, который обеспечивает, в общем, до 360м трубы. Он полностью поддерживается программными приложениями Xtralis ASPIRE2,VSC и VSM4, которые делают легче проектированиетрубопроводной сети, ввод системы в эксплуатацию и техническое обслуживание вместе с совместимостьюс существующими установками VESDA.

Программа AutoLearn ™ сокращает время настройки и обеспечивает оптимальные пороги сигнализации и течения в различных природных средах.

Дымовой аспирационный пожарный извещатель VLI имеет стандартизированный промышленный BACnet через Ethernet протокол связи для удаленного мониторинга, программирования иподключение к системам управления зданием (BMS) и средств автоматизации. Это приводит к прямой экономии на интеграции и мониторинге.

Дымовые аспирационные пожарные извещатели VLI по своей сути менее склонны к ложным тревогам из-за интеллектуального фильтра

Как это работает

Воздух постоянно всасываетсячерез сеть трубопроводов в дымовой аспирационный пожарный извещатель VLI благодаря высокой аспирационной эффективности. Образец воздуха проходит четыре (4) набора ультразвуковых датчиков перед передачей через интеллектуальный фильтр. Интеллектуальный Фильтр включает в себя инновационный механизм потока расщепления, где меньшая нефильтрованная часть проходит через другой набор датчиков ультразвуковых сенсоров ибольшая часть образца проходит через фильтрующий материал HEPA . Этот процесс резко уменьшает количество загрязняющих веществ, поступающихв аспиратор и камеру обнаружения, таким образом, увеличивая срок жизни детектора.

Загрузка фильтра постоянно контролируется, что позволяет детектору "Интеллектуально" сохранить чувствительность, следовательно, обеспечить последовательную и надежную работу с течением времени.

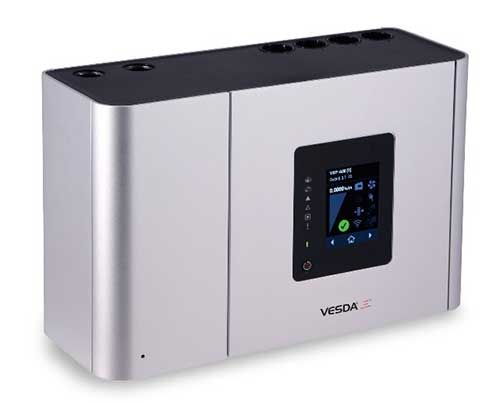

VESDA E VEU

Серия извещателей дымовых аспирационных VESDA-E VEU производства компании Xtralis состоит из двух извещателей: 4-х трубного VEU-A10 с сенсорным дисплеем 3,5" и 4-х трубного VEU-A00 без дисплея. В остальном их технические характеристики практически полностью совпадают.

Серия аспирационных дымовых извещателей VESDA-E VEU представляет собой извещатели премиум-класса серии. Сверхширокий диапазон чувствительности, в 15 раз больший, чем у извещателей серии VESDA E VEU, и большое число пробоотборных отверстий обеспечивают увеличение защищаемой площади примерно на 40% в зонах с сильными потоками воздуха. Существенно более длинные линейные участки труб и расширенные конфигурации трубопроводов с ответвлениями как нельзя лучше обслуживают зоны с высокими потолками, обеспечивают увеличение защищаемой площади до 80% и с возможностью монтировать извещатели месте, удобном для технического обслуживания. Ряд революционных новых функций обеспечивает непревзойденные показатели обнаружения, возможность программирования пользователем, сетевые возможности, а также сокращает затраты на эксплуатацию.

Технология обнаружения Flair

FLAIR представляет собой революционную камеру обнаружения дыма, являющуюся основой извещателей VESDA-E VEU. Ее применение обеспечивает высочайшую стабильность измерений, а также увеличивает срок службы прибора. Изображение формируется непосредственно CMOS-матрицей, что позволяет лучше распознавать частицы дыма и избегать ложных срабатываний.

Установка, сдача в эксплуатацию и функционирование
Извещатель VESDA-E VEU имеет прочный корпус со степенью защиты IP40 и оснащен мощным аспиратором, который обеспечивает прокачивание проб воздуха по трубопроводам общей длиной 800 м. Немедленный ввод в эксплуатацию возможен благодаря функции AutoConfig, которая позволяет нормализовать расход воздуха и запустить функции AutoLearn Smoke и Flow внутри извещателя. VEU полностью поддерживается программными приложениями ASPIRE и Xtralis VSC, которые облегчают проектирование воздухозаборной сети, сдачу в эксплутацию и техническое обслуживание системы.

VESDAnet™

Устройства VESDA связываются по сети VESDAnet, которая обеспечивает надежную двунаправленнную сеть и гарантирует непрерывный режим работы с резервированием даже во время локальных повреждений проводки. Сеть VESDAnet обеспечивает составление первичных отчетов, централизованное конфигурирование, управление, техническое обслуживание и мониторинг.

Подключение по Ethernet и WiFi

Извещатели VESDA-E обеспечивают подключение по Ethernet и WiFi в качестве стандартных параметров. Извещатель можно добавить в корпоративную сеть, что дает возможность планшетам и ноутбукам с поддержкой WiFi и установленным ПО конфигурации Xtralis подключаться в беспроводном режиме к извещателю по сети.

Обратная совместимость
Извещатель VESDA-E VEU полностью совместим с уже выпущенными системами VESDA. Он имеет такое же основание для крепления, расположение трубки, кабелепровода и электрического разъема, как и система VESDA VLP. VEU также совместим с уже имеющимися установками VESDAnet. Это позволяет осуществлять мониторинг VESDA-E и выпущенных ранее извещателей через последнюю версию приложения iVESDA.

VESDA VLF-250 и VLF-500

VESDA Laser FOCUS представляют собой лазерные детекторы раннего обнаружения дыма, разработанные для защиты небольших помещений различного назначения площадью до 250 м2 для VESDA VLF-250 и до 500 м2 для VESDA VLF-500. Информация о состоянии детектора и уровне задымления отображается на индикаторах, а также передается посредством трех реле («Действие», «Пожар 1», «Неисправность») и через дополнительную интерфейсную плату (опция).

Детектор функционирует путем непрерывного всасывания воздуха через пробоотборные отверстия в системе труб. Воздух фильтруется и проходит через камеру детектирования, в которой с помощью технологии светорассеяния регистрируется наличие малых примесей дыма. Параметры сети труб, диаметры пробоотборных отверстий, пороги срабатывания и время транспортировки рассчитываются с помощью программы ASPIRE2™.

Автономная работа

Детектор VESDA LaserFOCUS может устанавливаться и эксплуатироваться автономно без специального интерфейса и программного обеспечения. В процессе работы, оригинальный индикатор Smoke Dial (Дымовой диск) предоставляет пользователю сведения о текущем уровне задымления. При обнаружении неисправности в работе детектора пользователю достаточно открыть крышку и активировать функцию Instant Fault Finder (Мгновенный поиск ошибок) для определения причины и характера сбоя по индикатору Smoke Dial. Затем эту информацию можно будет передать сервисной службе, чтобы их специалисты прибыли на место подготовленными к конкретной ситуации.

Ультразвуковое измерение потока

Ультразвуковой датчик воздушного потока, который используется в детекторе LaserFOCUS, осуществляет прямое измерение скорости потока в пробоотборной трубе. Система устойчива к изменениям температуры и атмосферного давления воздуха и не подвержена влиянию загрязнений. VESDA - это первый аспирационный детектор дыма, в котором используется ультразвуковое измерение скорости потока.

Индикаторы и органы управления

VESDA LaserFOCUS имеет четыре индикатора сигналов тревоги «Предупреждение», «Срабатывание», «Пожар 1», «Пожар 2», индикаторы неисправности и отключения. Круговой индикатор уровня задымленности Smoke Dial имеет 10 дискретов, цена дискрета равна 1/10 порога сигнала «Пожар 1». Имеются кнопки Reset (сброс), Disable (отключение), Test (тест) и скрытые кнопки запуска программ автообучения AutoLearn Smoke по дыму и Flow по потоку. Время обучения: заводская установка 14 днейна каждый параметр, но может быть запрограммировано в пределах от 15 минут до 15 дней. Подключение ноутбука при конфигурировании производится через порт RS232.

Регистрация событий
В журнал записываются до 18000 событий (энергонезависимая память): режимы работы, уровни задымления, формирование тревожных сигналов, неисправностей и сбоев с фиксацией времени, даты и кода события.

VESDA E VEP

Серия извещателей дымовых аспирационных VESDA-E VEP производства компании Xtralis состоит из трех извещателей: 4-х трубного VEP-A10 с сенсорным дисплеем 3,5", 4-х трубного VEP-A00 без дисплея и однотрубного VEP-A00-1P. В отличии от флагмана – извещателей VESDA-E VEU, аспирационные извещатели VEP-A10 и VEP-A00 имеют только 5 скоростей, меньшую длину труб и защищаемую площадь. Аспирационный извещатель VEP-A00-1P имеет одну фиксированную скорость, максимальную длину труб 130 м (с разветвлением) и защищаемую площадь до 1000 м2.

В дымовых извещателях серии VESDA-E VEP реализована последняя и наиболее современная технология обнаружения, с помощью которой возможно сверхраннее оповещение и устранение ложных сигналов тревоги при работе в различных областях применения. Благодаря технологии обнаружения Flair и многолетнему опыту извещатели VEP при абсолютной калибровке работают согласованно на протяжении всего срока службы. Также они имеют ряд новейших полезных для пользователя функций.

Технология обнаружения Flair

FLAIR представляет собой революционную камеру обнаружения дыма, являющуюся основой извещателя VESDA-E VEP. Ее применение обеспечивает высочайшую стабильность измерений, а также увеличивает срок службы прибора. Изображение формируется непосредственно CMOS-матрицей, что позволяет лучше распознавать частицы дыма и избегать ложных срабатываний.

Установка, сдача в эксплуатацию
Извещатель VESDA-E VEP оснащен мощным аспиратором. Благодаря этому используются все 130 м трубки для отбора проб в модели с одной трубой и 560 м труб для отбора проб в модели с четырьмя трубами. Немедленный ввод в эксплуатацию возможен благодаря функции AutoConfig, которая позволяет нормализовать расход воздуха и запустить функции AutoLearn Smoke и Flow внутри извещателя. VEP полностью поддерживается программными приложениями ASPIRE и Xtralis VSC, которые облегчают проектирование воздухозаборной сети, сдачу в эксплуатацию и техническое обслуживание системы.

VESDAnet™

Устройства VESDA связываются по сети VESDAnet, которая обеспечивает надежную кольцевую сеть, что гарантирует непрерывный режим работы даже при наличии однократного обрыва или короткого замыкания линии связи. Сеть VESDAnet обеспечивает составление первичных отчетов, централизованное конфигурирование, управление, техническое обслуживание и непрерывный мониторинг.

Подключение по Ethernet и WiFi

Обратная совместимость
Извещатель VESDA-E VEP совместим с уже выпущенными системами VESDA. Он имеет такое же основание для крепления, расположение трубки, кабелепровода и электрического разъема, как и система VESDA VLP. VEP также совместим с уже имеющимися установками VESDAnet. Это позволяет осуществлять мониторинг VESDA-E и выпущенных ранее извещателей через последнюю версию приложения iVESDA.

Адрес 220073, РЕСПУБЛИКА БЕЛАРУСЬ, Г. МИНСК, УЛ. СКРЫГАНОВА, 14, КАБ. 80-1

ТЕЛЕФОН +375 44 573 80 90

Email sales@tank.best

Время работы Пон. - Пят. : 09.00 -17.00

CRM-форма появится здесь
