ООО «ТЕХХИМ МАНУФАКТУРА»

ПРОИЗВОДИТЕЛЬ «БАКОВ-ДОЗАТОРОВ»
В РЕСПУБЛИКЕ БЕЛАРУСЬ

Бак-дозатор для установок пенного пожаротушения

Бак-дозатор применяется в установках пенного пожаротушения и предназначен для хранения пенообразователя и дозирования пенообразователя в поток в необходимой пропорции (0,5%, 1%, 1,5% 2%, 2,5%, 3%, 3,5%, 4%, 4,5%, 5%, 5,5%, 6%), в зависимости от типа дозатора.

Типы баков-дозаторов - горизонтальные (FT-H) и вертикальные
(FT-V). Баки-дозаторы могут быть изготовлены в сдвоенном исполнении. В сдвоенном исполнении несколько баков работают с одним или несколькими дозаторами.

Вариант исполнения бака-дозатора определяется исходя из габаритов помещения, где планируется его расположение.
Принцип работы бака-дозатора: при подаче воды в бак, в котором размещается эластичная мембрана с концентратом пенообразователя, вода воздействует на мембрану, сжимает ее и выдавливает пенообразователь в устройство смешивания (дозатор).Далее пенообразователь через дозатор попадает в поток воды в необходимом соотношении для обеспечения его требуемой концентрации в водном растворе.

Объем баков-дозаторов варьируется от 200 литров до 23000 литров. Максимальное рабочее давление – 1,6 МПа, срок службы от 10 до 30 лет. Диапазон рабочих температур – от +5 до +50 С⁰. Стандартный материал изготовления бака и обвязки – сталь 09Г2С. При необходимости обвязка может быть изготовлена из нержавеющей стали 12Х18Н10Т.

Возможно изготовление бака-дозатора по индивидуальным параметрам заказчика.

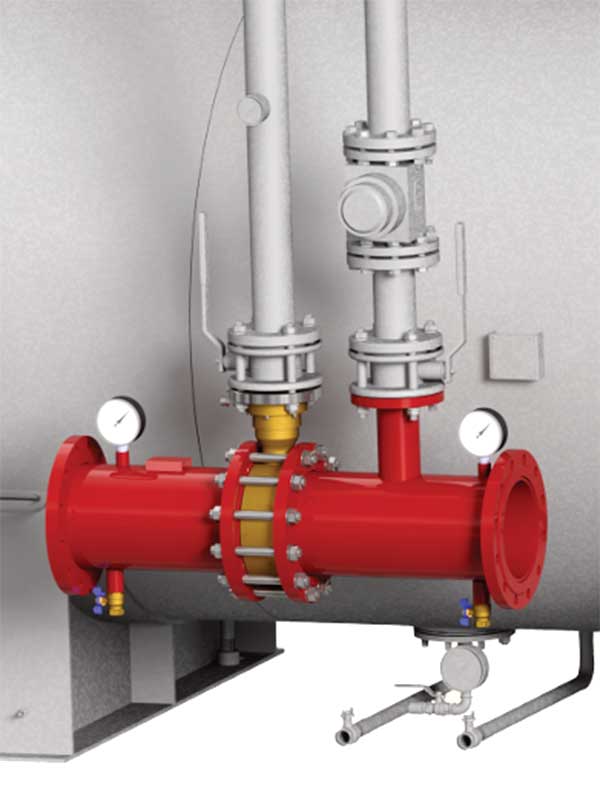

На баке/баках в зависимости от проекта может быть установлен один или несколько дозаторов. Дозатор устанавливается непосредственно на баке (стандартное исполнение), либо удаленно от бака. Расстояние удаленного расположения дозатора не более 10 метров.

Бак с двумя дозаторами

Вертикальный/горизонтальный бак с двумя дозаторами разработан для проектов, в которых предусмотрено несколько магистралей подачи раствора пенообразователя.

С баком могут работать несколько дозаторов одновременно, либо поочередно, в зависимости от требований проекта. В проектах, где предусматривается кольцевой участок трубопровода с двумя вводами, дозатор необходимо установить в каждый ввод или непосредственно в кольцо. Возможно, применять один бак с двумя дозаторами, т.к. основной и резервный объем пенообразователя допускается хранить в одной емкости.

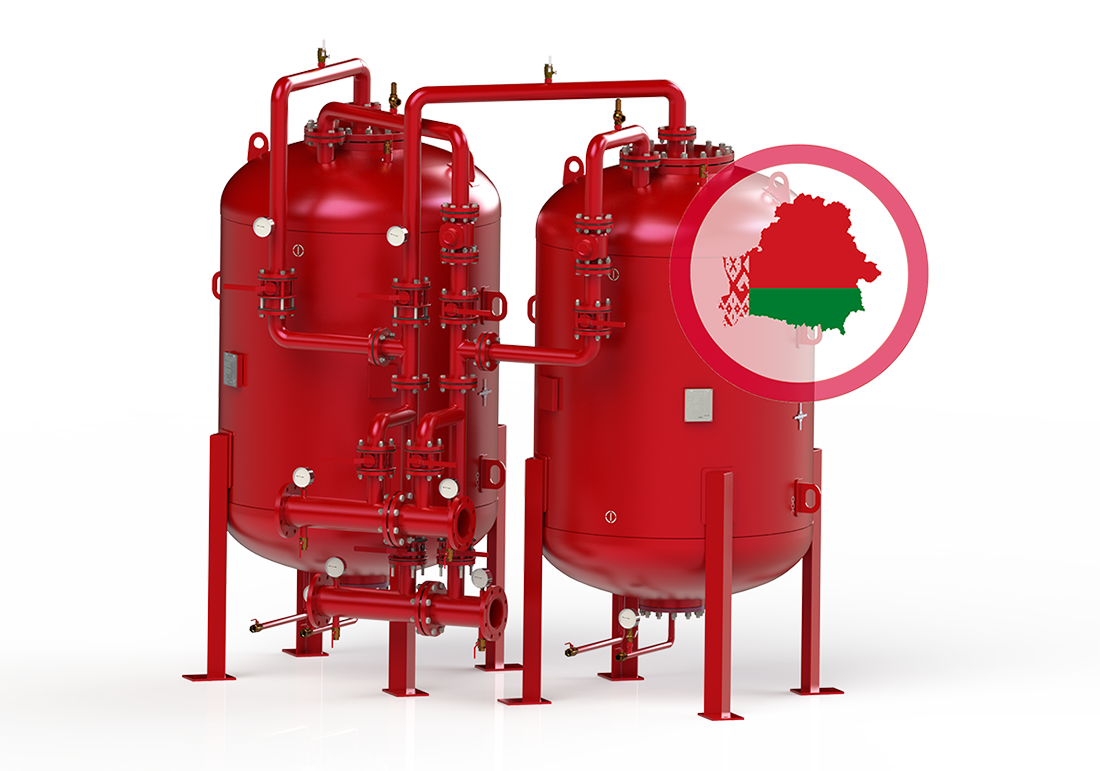

Сдвоенные баки-дозаторы

Сдвоенные вертикальные/горизонтальные баки-дозаторы используются в проектах с применением автоматических установок пожаротушения, где габариты помещения не допускают применить один бак большого объема.

Исходя из габаритов помещения, применяются два бака, работающие с одним или несколькими дозаторами. При работе сдвоенных баков дозаторы могут работать поочередно, либо одновременно, в зависимости от требований проекта.
ООО «ТЕХХИМ МАНУФАКТУРА»

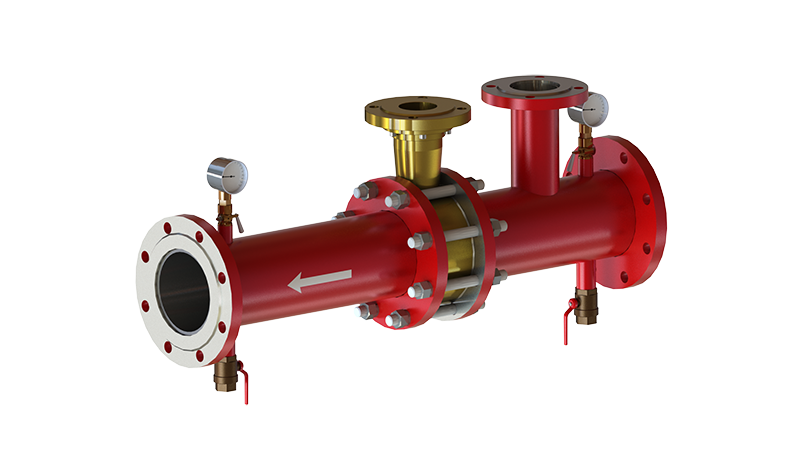

Дозаторы для баков

На баках устанавливается дозатор—устройство, отвечающее за смешивание пенообразователя, вытесняемого из бака с потоком воды в требуемой пропорции.

С баками применяется три типа дозаторов.Дозаторы подбираются исходяиз требований проекта по расходу раствора пенообразователя:

КАЖДЫЙ ДОЗАТОР ПРОХОДИТ НАСТРОЙКУИ ИСПЫТАНИЯ НА ПРОЕКТНЫХ ХАРАКТЕРИСТИКАХ.

Вельга-AVM

диафрагменный

Вельга-МК W

широкого диапазона

Вельга-MK
повышенной производительности
ДОЗАТОР ШИРОКОГО
ДИАПАЗОНА (ВЕЛЬГА-MK W)

Дозаторы широкого диапазона применяются в проектах с расходом раствора пенообразователя в определенном диапазоне (спринклерные системы пожаротушения, дренчерные системы пожаротушения с несколькими сценариями срабатывания, объекты с несколькими направлениями пожаротушения). Благодаря конструкции дозатора при изменении расхода в системе процент дозирования пенообразователя не меняется.

Дозаторы широкого диапазона изготавливаются в следующих типоразмерах:
- ДУ100; - ДУ150; - ДУ200; - ДУ250.

Принцип работы - вода при входе в дозатор разделяется на два потока: большая часть воды поступает внутрь дозатора, другая отводится внутрь бака, создавая давление на поверхность внутренней эластичной емкости и вытесняя из нее пенообразователь в дозатор. После прохождения через отверстие, которое определяет его концентрацию, пенообразователь поступает в основной водяной поток. Происходит смешивание воды и пенообразователя образуя пеноводяной раствор с постоянной концентрацией.

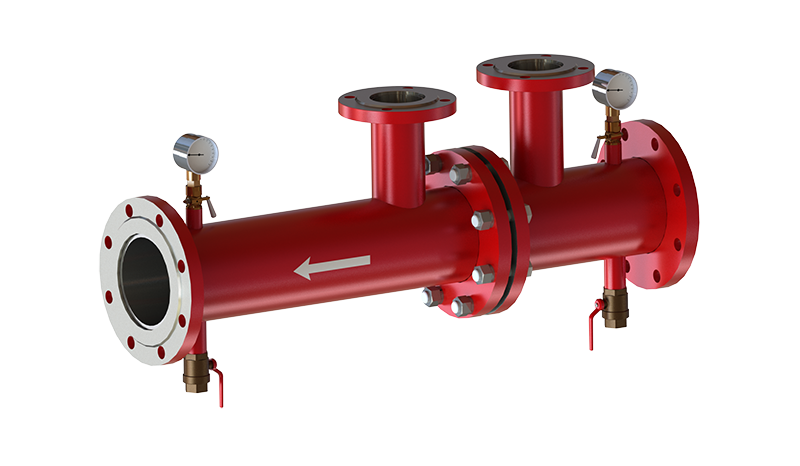

ДОЗАТОР ДИАФРАГМЕННЫЙ
(ВЕЛЬГА-AVM)

Диафрагменные дозаторы применяются в проектах с фиксированным (постоянным) расходом.

Диафрагменные дозаторы изготавливаются в следующих типоразмерах:
- ДУ65; - ДУ80; - ДУ100; - ДУ150; - ДУ200; - ДУ250.

Принцип работы - дозаторы диафрагменные имеют калиброванное, в зависимости от требуемой концентрации раствора, отверстие. Во время срабатывания системы, эластичная емкость, находящаяся внутри бака, и разделяющая воду и пенообразователь, передает давление воды, поступающей в бак, на пенообразователь, заставляя его поступать в дозатор, где обеспечивается перепад давления между входом в дозатор и баком, в зависимости от расхода воды через дозатор. Проходя через отверстие, которое определяет его концентрацию, пенообразователь поступает в основной водяной поток. В результате в дозаторе образуется пеноводяной раствор с постоянной концентрацией.

ДОЗАТОР ПОВЫШЕННОЙ
ПРОИЗВОДИТЕЛЬНОСТИ
(ВЕЛЬГА-MK W)

Дозатор повышенной производительности применяется в установках водяного и пенного пожаротушения для получения водного раствора пенообразователя с заданной концентрацией. Дозаторы повышенной производительности являются дозаторами регулируемого по заданному ряду процента дозирования, в которых дозирующее устройство выполнено в виде элемента постоянного сечения, постоянного прохода потока воды и переменного сечения регулируемого потока пенообразователя.

Дозатор повышенной производительности обеспечивает точное смешивание пенообразователя в заданной пропорции.

Дозаторы повышенной производительности изготавливаются в следующих типоразмерах:
- ДУ100; - ДУ150; -ДУ200; - ДУ250.

Особенностью дозатора повышенной производительности является возможность работать с большими расходами в отличие от диафрагменного дозатора.

ООО «ТЕХХИМ МАНУФАКТУРА»

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

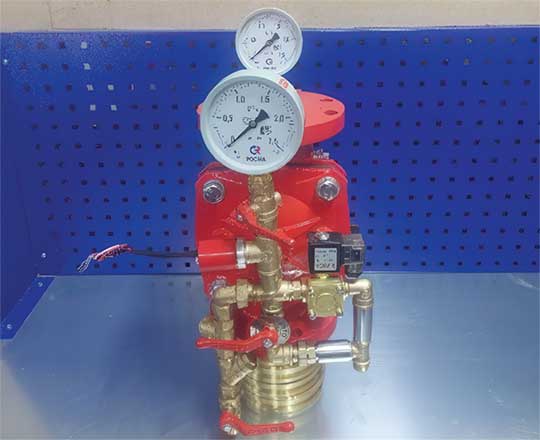

Клапан контроля подачи пенообразователя (ВЕЛЬГА-ККП)

Клапан контроля подачи пенообразователя устанавливается в обвязку бака-дозатора на линии подачи пенообразователя из бака в дозатор. Применяется в проектах, где система находится под заполнением. Является запорным устройством, предотвращает возможность ложного срабатывания бака. Открывается автоматически по сигналу одновременно с узлами управления системы пожаротушения.

Специальное покрытие «УниЭпокс PRO M» ККП дает возможность использования в агрессивных средах, аналогичных тем, которые встречаются на морских платформах и многих промышленных химических объектах.

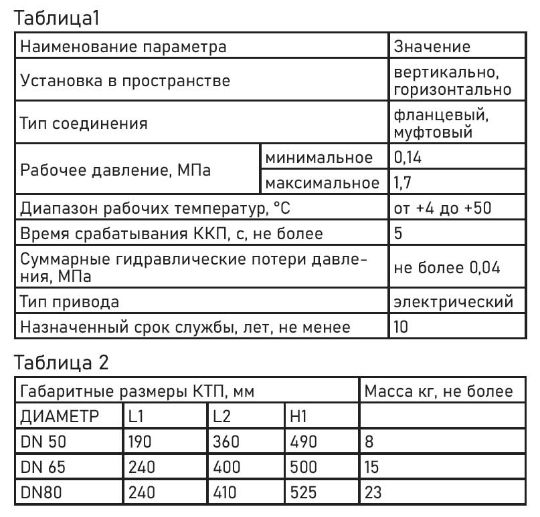

Клапан контроля подачи пенообразователя (сертифицирован по ТР ЕАЭС 043/2017)

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Клапан контроля подачи пенообразователя имеет простую и надежную конструкцию из трех основных элементв: корпуса, крышки, и мембраны. «Безпружинный» мембранный механизм гарантирует равномерное распределение давления на герметизирующую область, предотвращает деформацию мембраны и обеспечивает более длительный срок службы.

Клапан контроля подачи пенообразователя управляется автоматически и/или вручную.

Срабатывание: в качестве пускового устройства на клапане контроля подачи пенообразователя установлены:
  • электромагнитный (соленоидный) клапан (нормально закрытый) – электропуск;
  • ручной дренажный кран – ручной пуск.

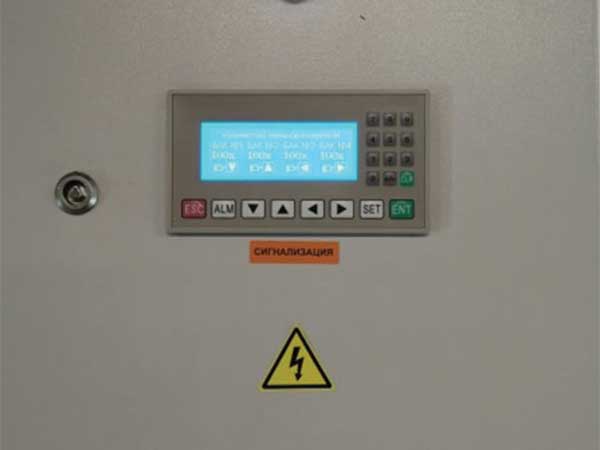

Шкаф автоматики бака-дозатора
ШАБД (ШУ-4)

ШАБД предназначен для контроля уровня пенообразователя в баке-дозаторе. Отображает уровень пенообразователя в баке-дозаторе и передает информацию на верхний уровень.

  • «бак полон» - по умолчанию 95%,
  • «аварийный запас» - по умолчанию 60%,
  • «бак пуст» - по умолчанию 20%

Установкипо умолчанию заказчик может менять на свое усмотрение в меню шкафа. Один ШАБД может контролировать 1-2 бака-дозатора. При комплектации бака-дозатора шкафом автоматики, по умолчанию бак-дозатор комплектуется импульсным выходом на расходомере.

Комплект для заправки бака-дозатора

Предназначен для заправки бака-дозатора пенообразователем.

Комплектация:
  • электрический насос для заправки бака пенообразователем;
  • два шланга по 2,5 метра с узлами для подключения;
  • компрессор для расправки мембраны внутри бака;
  • манометр для контроля давления при расправке мембраны.
Принцип работы комплекта для заправки:
  1. С помощью компрессора расправляется эластичная мембрана внутри бака-дозатора.
  2. С помощью манометра контролируется давление при расправке мембраны.
  3. Подключаются шланги. Первый подключается к баку и насосу, второй к насосу и емкости с пенообразователем.
  4. С помощью насоса пенообразователь перекачивается в бак-дозатор.

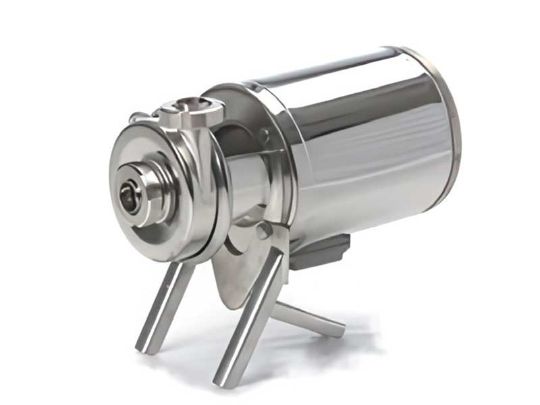

Электронасос - предназначен для перекачивания пеноконцентрата и сходных с ним по вязкости и химической активности продуктов с  температурой не выше 90 °С.

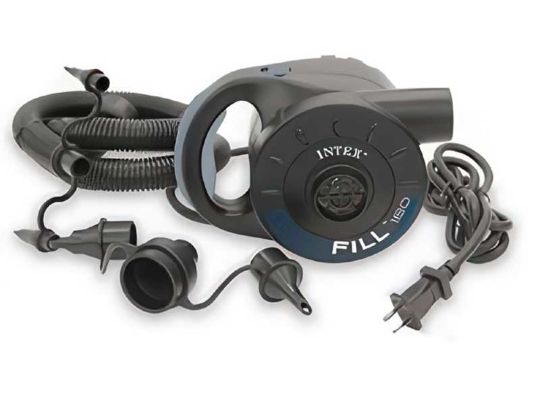

Компрессор для расправки мембраны – с помощью данного компрессора эластичная мембрана в баке-дозаторе расправляется во время процедуры заправки бака пенообразователем

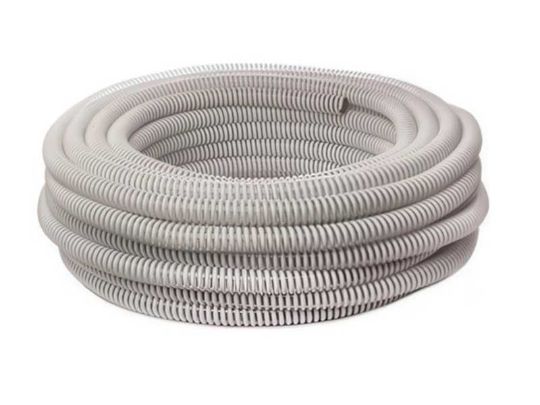

Шланги 2 по 2,5 метра. Необходимы для подключению насоса к баку-дозатору и к емкости с пенообразователем.
ООО «ТЕХХИМ МАНУФАКТУРА»

О компании

Теххим мануфактура — надежный партнер и поставщик в сфере пожарной безопасности.

Мы поставляем элементы автоматических систем пожаротушения и предлагаем к закупке оборудование собственного производства для обеспечения пожарной защиты. Производимая нами продукция: Баки с внутренней эластичной емкостью т.м. ДИНАРМ «тип бак-дозатор» в комплекте с дозаторами широкого диапазона, повышенной производительности либо диафрагменными дозаторами.

Почему стоит выбрать нас?

Комплексный подход:

Мы учитываем все аспекты проекта, чтобы предложить наиболее эффективные решения.

Профессиональные консультации:

Наши специалисты готовы предоставить рекомендации как проектировщикам, так и монтажным организациям по выбору оборудования.

Индивидуальный подбор:

Мы тщательно подбираем оборудование с учетом всех нюансов на стадии проектирования, чтобы обеспечить его максимальную эффективность.

Поддержка эксплуатации:

При необходимости мы предоставляем консультации эксплуатационной бригаде заказчика.

Контроль на всех этапах:

Мы осуществляем контроль оборудования на этапе размещения заказа и ввода в эксплуатацию, чтобы гарантировать его соответствие всем стандартам.

Настройка на стенде:

Все наши дозаторы настраиваются на проектный расход на нашем собственном стенде, что обеспечивает их корректную работу на объекте.

Сертификация:

Все наше оборудование сертифицировано и соответствует самым строгим требованиям безопасности.
С Теххим Мануфактура Вы можете быть уверены в надежности и качестве решений для Вашей пожарной безопасности. Мы готовы стать вашим надежным партнером в этой важной сфере!
